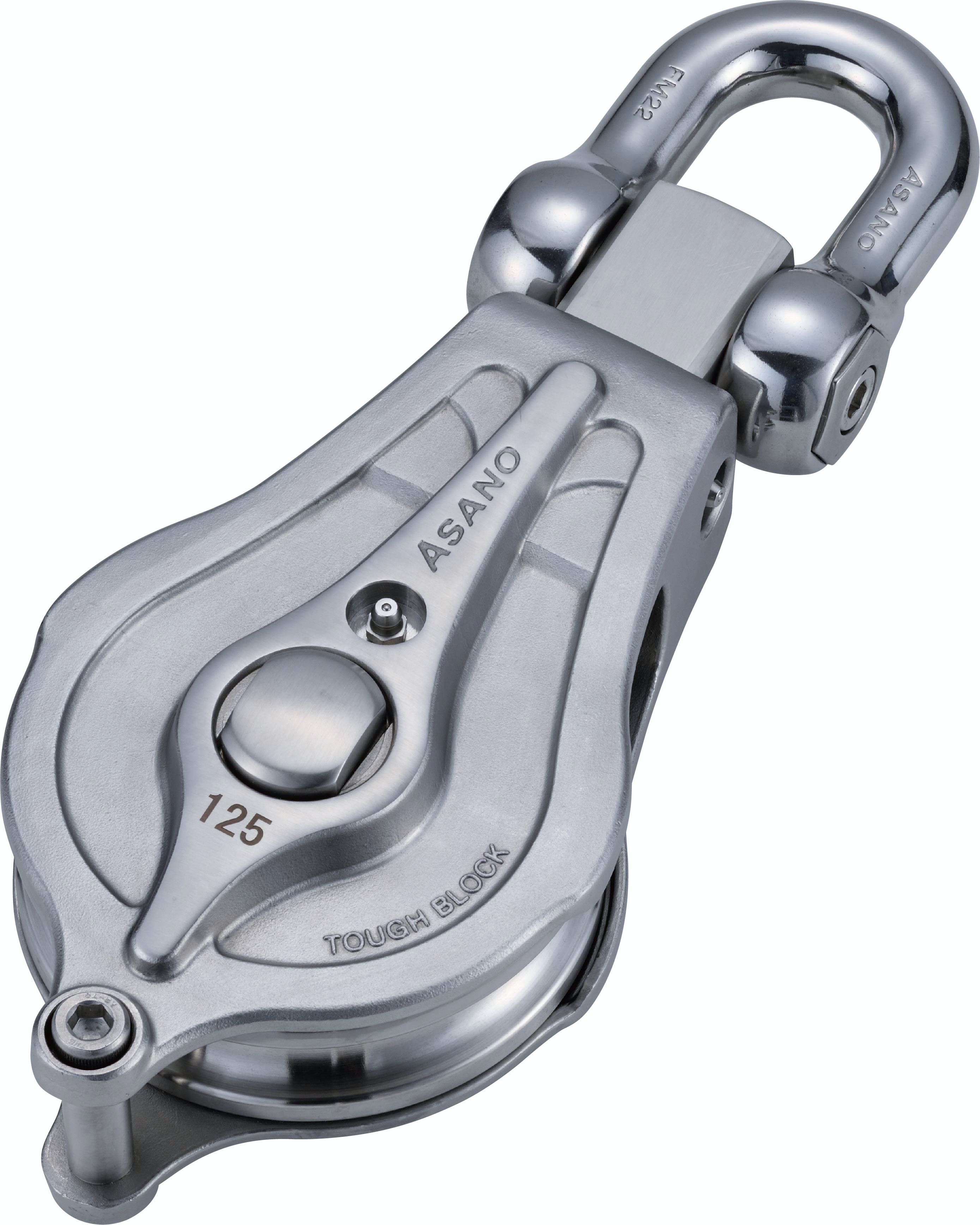

En oppdatert modell av ASANO Tough Block Type PB. Som navnet antyder, er den robust nok til å tåle tunge belastninger. Forutsatt bruk med metalltau eller tekstiltau, har vi et utvalg av to typer med forskjellige maksimale taudiametre for hver størrelse.
■Materiale: Spesial rustfritt stål, Skivebolt/svingbolt: SUS304, Smørenippel: SUS303
*Arbeidsbelastningen samsvarer med lagrenes arbeidsbelastning. *Dette produktet inneholder to stållagre med gummipakninger.
DELE
Viktige funksjoner
-
Funksjon 01
Forbedringer for å forbedre sikkerheten
Funksjon 01
Forbedringer for å forbedre sikkerheten

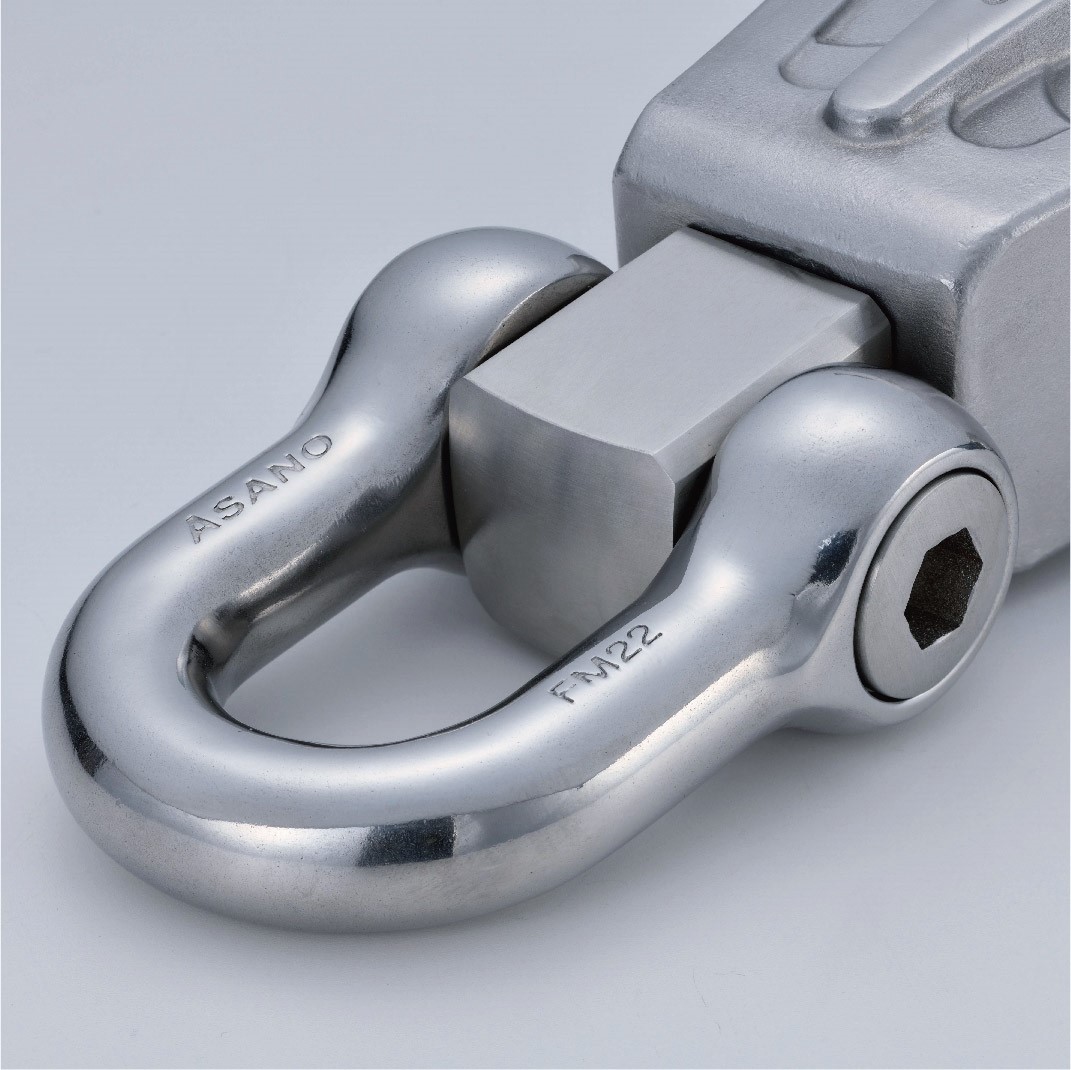

Med økningen i sjakkelstørrelse (sammenlignet med den konvensjonelle Tough Block Type PB), har diameteren på svivelpinnen blitt økt. Tykkelsen på hoveddelen der skivepinnen settes inn er omtrent 180 % av dagens modell for å forbedre styrke og sikkerhet.
-
Funksjon 02
Lagre for jevn rotasjon
Funksjon 02
Lagre for jevn rotasjon

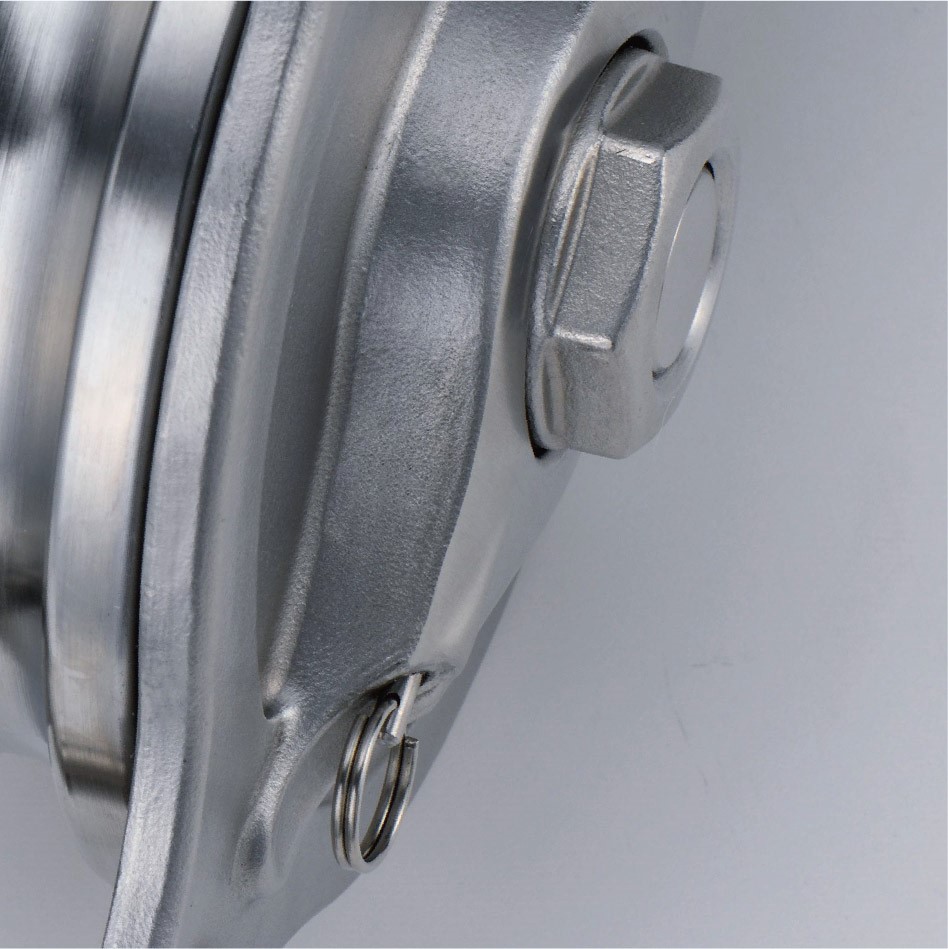

Mens den konvensjonelle modellen har ett lager, bruker denne nyutviklede modellen to lagre for å forbedre stabiliteten under rotasjon av skiven. Samtidig brukes lagre med økt styrke for å tilpasse seg arbeidsbelastningen.
-
Funksjon 03
Oppdaterte smørenipler
Funksjon 03
Oppdaterte smørenipler

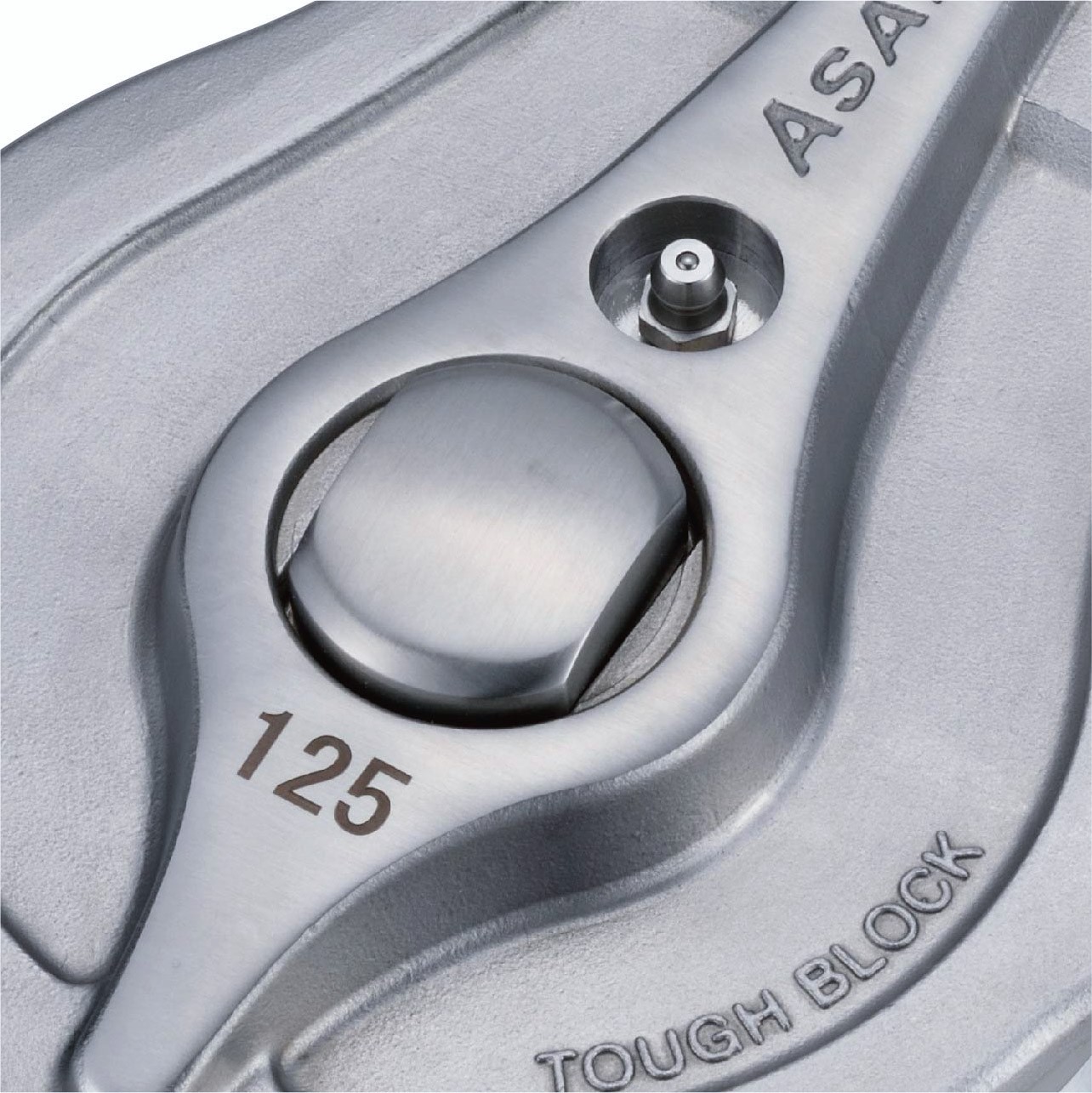

Smørenippelen er oppdatert til SUS303, mens den nåværende modellen er laget av messing. Videre er det nå mulig å smøre lagrene.
Tegning / Dimensjon / Forespørsel om tilbud
For å be om et tilbud, sjekk RFQ-kolonnen for det/de produktet(er) du ønsker et tilbud på.
Produktet/produktene du velger vil bli lagt til i listen over tilbudsforespørsler.
| Anbudsforespørsel | Tegning | Ingen. | Listepris | Størrelse (skivediameter) (mm) | Maks. taudiameter (mm) | d(mm) | L(mm) | L1(mm) | L2(mm) | B(mm) | B1(mm) | t(mm) | t1(mm) | Unbrakonøkkeldiameter (mm) | Lager nom. nr. | Enhetsvekt (kg) | Arbeidsbelastningsgrense (t) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK1885 | $1,706.50 | 125 | 21 | 23 | 346 | 50 | 175 | 134 | 38 | 37 | 76 | 8 14 | 6208 | 7.1 | 3.0 | ||
| AK1890 | $1,705.00 | 125 | 26 | 23 | 346 | 50 | 175 | 134 | 38 | 37 | 76 | 8 14 | 6208 | 7.0 | 3.0 | ||
|
AK1886 | $2,328.50 | 150 | 21 | 26 | 396 | 57 | 194 | 161 | 44 | 42 | 87 | 10 14 | 6211 | 11.9 | 5.0 | |
|
|
AK1891 | $2,321.00 | 150 | 30 | 26 | 396 | 57 | 194 | 161 | 44 | 42 | 87 | 10 14 | 6211 | 11.4 | 5.0 | |
|
|
AK1887 | $2,861.50 | 175 | 25 | 29 | 456 | 62 | 222 | 187 | 50 | 45 | 96 | 12 14 | 6212 | 16.1 | 6.0 | |
|
|
AK1892 | $2,869.00 | 175 | 32 | 29 | 456 | 62 | 222 | 187 | 50 | 45 | 96 | 12 14 | 6212 | 16.6 | 6.0 |
