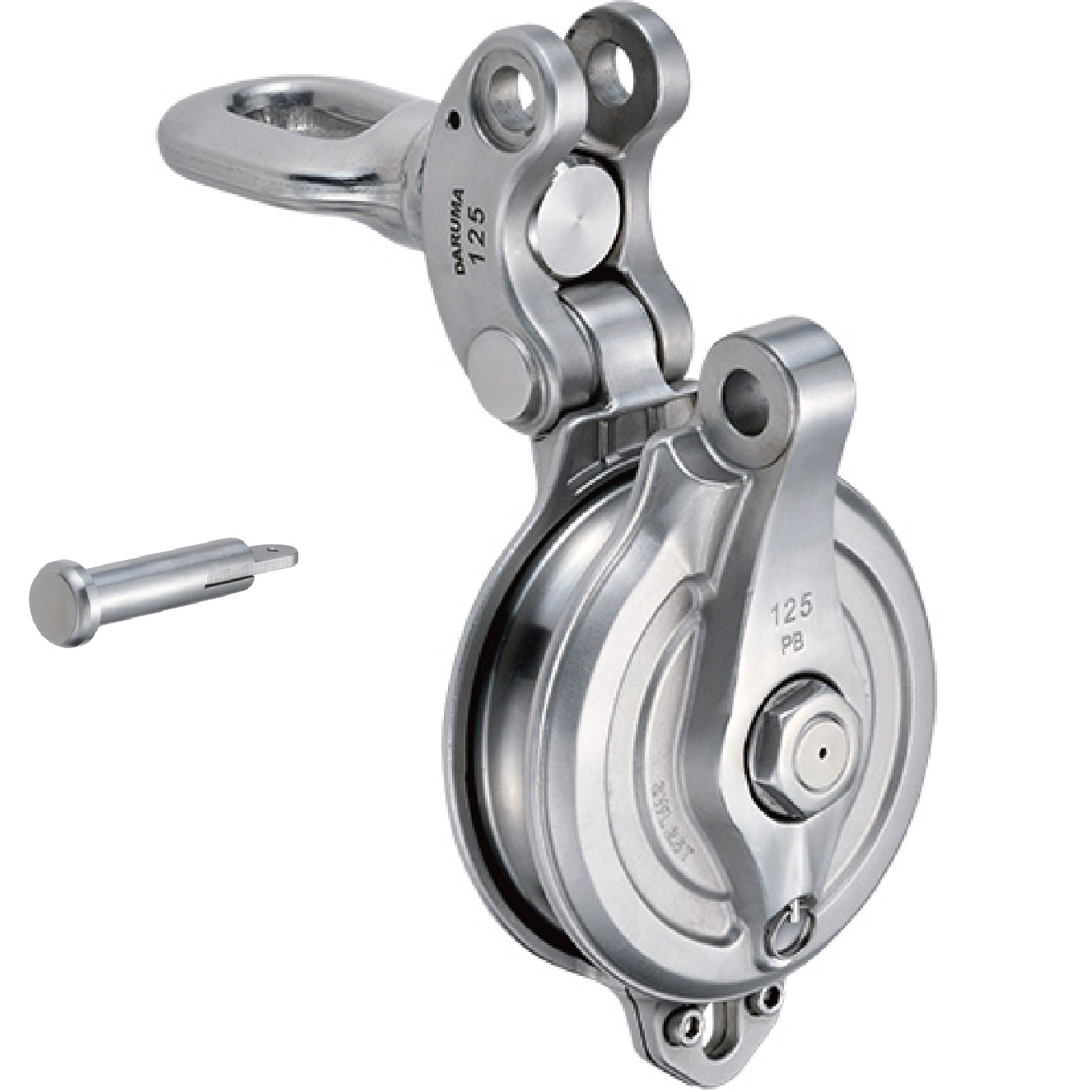

En oppgradert versjon av den nyeste Heavyduty-blokken som har fått et godt rykte i Japan så vel som i utlandet for sin høye arbeidsbelastningsgrense. Under designprosessen gjennomfører vi en styrkeanalysesimulering og bekrefter former ved hjelp av 3D-printede prøver før vi faktisk starter produksjonen. Dette helt nye produktet er utviklet med tanke på sikkerhet og pålitelighet, med diverse forbedringer, som for eksempel tillegg av to sett med stållagre, noe som gir rotasjonsstabilitet.
■Materiale: Spesialstål i rustfritt stål, Skivebolt/svingbolt/dreiebolt/vippebolt: SUS304, Smørenippel: SUS303
*Arbeidsbelastningen gjelder ikke for becket-delen. *Arbeidsbelastningen er i samsvar med lagrenes arbeidsbelastning. *Dette produktet inneholder to stållagre med gummipakninger.
DELE
Viktige funksjoner
-
Funksjon 01
Det spesielle designet for å sikre sikkerhet og pålitelighet
Funksjon 01
Det spesielle designet for å sikre sikkerhet og pålitelighet

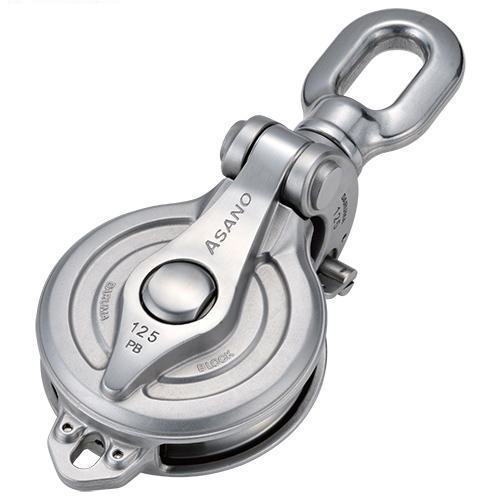

En dobbel arm for den øvre delen og en ribbestruktur i midten av hoveddelen fordeler den påførte belastningen, og samtidig reduserer og optimaliserer disse funksjonene produktets vekt. Smidde deler brukes til svingbare seksjoner der styrke er nødvendig.
-
Funksjon 02
Lagre for jevn rotasjon
Funksjon 02
Lagre for jevn rotasjon
Den nåværende modellen inneholder ett sett med skjermlagre, mens denne nye modellen har to sett. Dette bidrar til rotasjonsstabiliteten til skiven under tung belastning og forbedrer arbeidsevnen til sjøs.
-
Funksjon 03
Fullverdig system for å forhindre utilsiktet utløsning og løshet av pinnen
Funksjon 03
Fullverdig system for å forhindre utilsiktet utløsning og løshet av pinnen

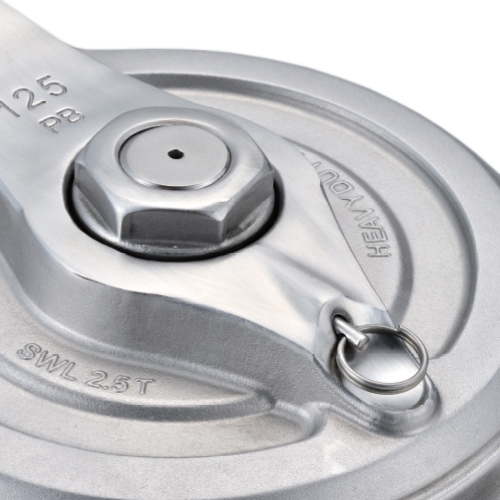

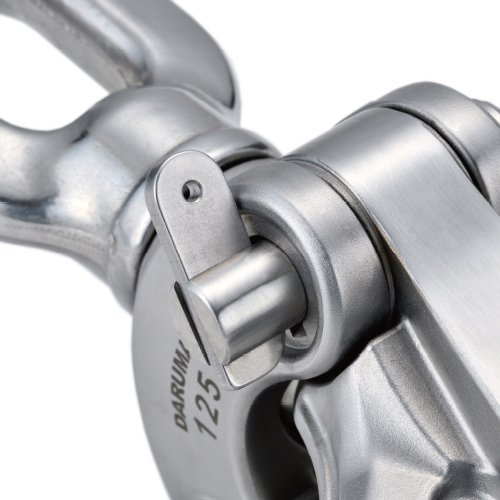

For å forhindre utilsiktet utløsning av vippestiften, kan den bare fjernes når den er på linje med sporet. Mutteren kan bare dreies når dobbeltringen er trukket ut.
Tegning / Dimensjon / Forespørsel om tilbud
For å be om et tilbud, sjekk RFQ-kolonnen for det/de produktet(er) du ønsker et tilbud på.
Produktet/produktene du velger vil bli lagt til i listen over tilbudsforespørsler.
| Anbudsforespørsel | Tegning | Ingen. | Listepris | Størrelse (skivediameter) (mm) | Antall skiver | Maks. taudiameter (mm) | d(mm) | L(mm) | L1(mm) | L2(mm) | D1(mm) | B(mm) | B1(mm) | B2(mm) | t1(mm) | Unbrakonøkkeldiameter (mm) | Lager nom. nr. | Enhetsvekt (kg) | Arbeidsbelastningsgrense (t) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AK1854 | $1,403.00 | 125 | 1 | 20 | 22 | 334 | 54 | 159 | 111 | 139 | 27 | 12 | 76 | 5 | 6207 | 6.2 | 2.5 | |
|
|
AK1855 | $2,292.00 | 150 | 1 | 20 | 25.5 | 389 | 58.5 | 182 | 132 | 167 | 30 | 12.5 | 87 | 6 | 6209 | 9.8 | 3 | |
|
|
AK1856 | $2,487.00 | 175 | 1 | 24 | 29 | 444 | 66 | 205 | 155 | 192 | 34 | 13.5 | 96.5 | 6 | 6210 | 13.8 | 3.5 | |
|
|
AK1864 | $2,410.00 | 125 | 2 | 20 | 25.5 | 353 | 58.5 | 175 | 111 | 139 | 30 | 12 | 120 | 5 | 6207 | 10 | 2.5 |
