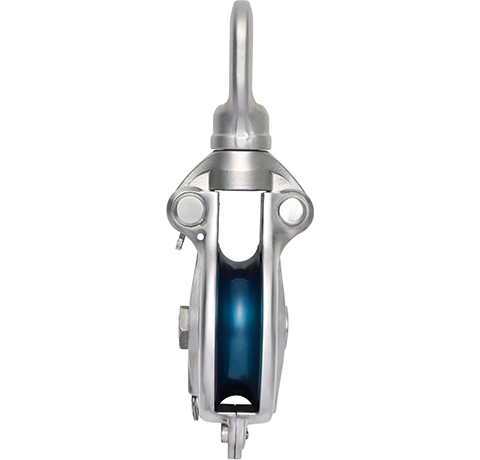

Denne varen opprettholder en gjennomgående høy popularitet, selv blant blokkene i rustfritt stål ASANO er kjent for. I 2017 gikk vi over til smiing av svingdelen for å styrke sikkerheten. Vi oppdaterer kontinuerlig selv våre klassiske produkter. Denne blokken har funksjoner som forhindrer at vippebolten glir og mutteren løsner. V-spor-skivemodellen er også tilgjengelig.
■Materiale: Spesialstål i rustfritt stål, Skive: SCS1 (tilsvarende SUS410), Skivebolt/svingbolt/svingpinne/vippebolt/stoppbolt: SUS304
*Arbeidsbelastningen gjelder ikke for becket-delen. *Arbeidsbelastningen er i samsvar med lagrenes arbeidsbelastning. *Dette produktet inneholder to stållagre med gummipakninger.
DELE
Viktige funksjoner
-
Funksjon 01
Tiltak mot utløsning av vippestiften
Funksjon 01
Tiltak mot utløsning av vippestiften
Vippestiften kan bare fjernes når vippestiftplaten er på linje med hakket (sporet). Dette er for å forhindre utilsiktet løsning av vippestiften. Vibrasjoner kan forårsake utilsiktet posisjonsjustering. For å forhindre dette, bind hullene på vippestiftplaten og blokker huset med en ståltråd.
-
Funksjon 02
Tiltak mot løse nøtter
Funksjon 02
Tiltak mot løse nøtter
Den oppfunnede spesialmutteren har en funksjon for å forhindre løse muttere. ① Trekk i dobbeltringen. ② Vri spesialmutteren mens du trekker i ringen. * Stiften løsnes kun ved å trekke i dobbeltringen. Stiften setter seg fast når du vrir spesialmutteren uten å trekke i den. Sørg for å fortsette å trekke mens du vrir.
Tegning / Dimensjon / Forespørsel om tilbud
For å be om et tilbud, sjekk RFQ-kolonnen for det/de produktet(er) du ønsker et tilbud på.
Produktet/produktene du velger vil bli lagt til i listen over tilbudsforespørsler.
| Anbudsforespørsel | Tegning | Ingen. | Listepris | Størrelse (skivediameter) (mm) | Maks diameter på tau (mm) | d(mm) | L(mm) | L1(mm) | L2(mm) | D1(mm) | B(mm) | B1(mm) | B2(mm) | t(mm) | t1(mm) | Unbrakonøkkeldiameter (mm) | Lager nom. nr. | Enhetsvekt (kg) | Arbeidsbelastningsgrense (t) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AK1691 | $594.00 | 100 | 22 | 16 | 268 | 44 | 137 | 78 | 110 | 22 | 10.5 | 25 | 56 | 5 | 6304 | 2.6 | 1.6 |
