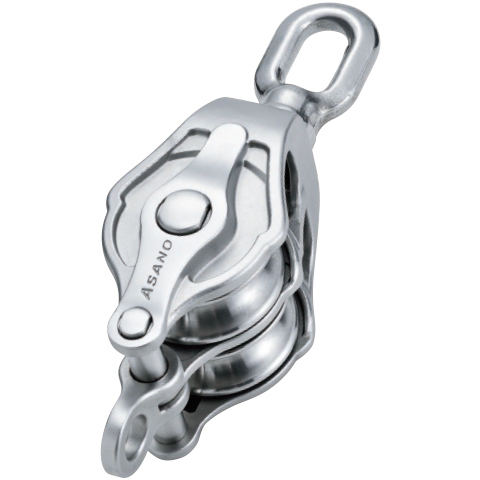

Mange ideer har blitt innarbeidet i AK Block Type PB dobbel skive for å demonstrere de særegne egenskapene til produkter produsert av ASANO. Denne har en bred skivepinnestøtteseksjon og forbedret total styrke. Skiven har lagre i rustfritt stål for å oppnå jevn rotasjon. Videre har vi utviklet en ny unik struktur på denne modellen for å styrke becket.
■Materiale: Spesialstål i rustfritt stål, Sving/svingpinne/skivepinne/becketpinne/becketpinnedeksel: SUS304
*Arbeidsbelastningen samsvarer med lagrenes arbeidsbelastning. *Dette produktet inneholder rustfrie lagre.
DELE
Viktige funksjoner
-

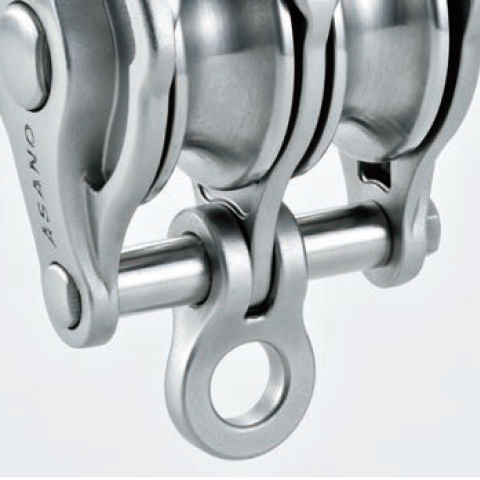

Funksjon 01
Unik becket-struktur
Funksjon 01
Unik becket-struktur
Det brukes en unik bekk som er laget for denne modellen. Denne er designet for sikkerhet og er sterkere enn bekkene som brukes til eksisterende modeller.
-

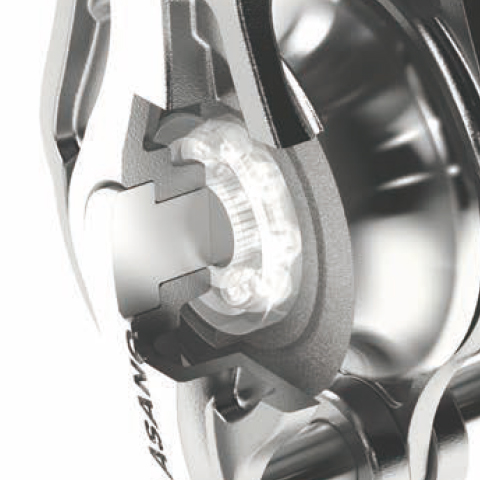

Funksjon 02
Tryggere og smidigere
Funksjon 02
Tryggere og smidigere
Utformingen av skivepinnens hylse er utvidet for å forbedre hoveddelens styrke. Lagrene i skiven gir jevn rotasjon.
-

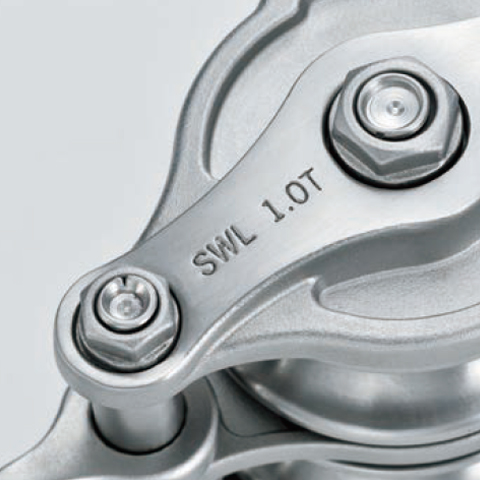

Funksjon 03
Boltfeste gjennom krymping
Funksjon 03
Boltfeste gjennom krymping
Boltekantene på skive- og becketpinnene er godt festet med krymping for å forhindre at de løsner.
Tegning / Dimensjon / Forespørsel om tilbud
For å be om et tilbud, sjekk RFQ-kolonnen for det/de produktet(er) du ønsker et tilbud på.
Produktet/produktene du velger vil bli lagt til i listen over tilbudsforespørsler.
| Anbudsforespørsel | Tegning | Ingen. | Listepris | Størrelse (skivediameter) (mm) | Maks diameter på tau (mm) | d(mm) | L(mm) | L1(mm) | L2(mm) | D1(mm) | B(mm) | B1(mm) | B2(mm) | t(mm) | t1(mm) | Lager nom. nr. | Enhetsvekt (kg) | Arbeidsbelastningsgrense (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AK10310 | $328.30 | 50 | 14 | 10 | 158 | 29 | 83.5 | 36 | 57 | 14.5 | 13 | 20 | 77 | 6000 | 0.95 | 400 | |
|
|
AK10311 | $743.30 | 75 | 16 | 14.5 | 229 | 37.5 | 117 | 59 | 84 | 19 | 16.5 | 24 | 94 | 6002 | 2.35 | 600 | |
|
|
AK10312 | $1,155.30 | 100 | 22 | 16 | 282 | 43 | 141.5 | 78 | 109 | 22 | 19.5 | 28 | 110.5 | 6203 | 4.35 | 1000 |
