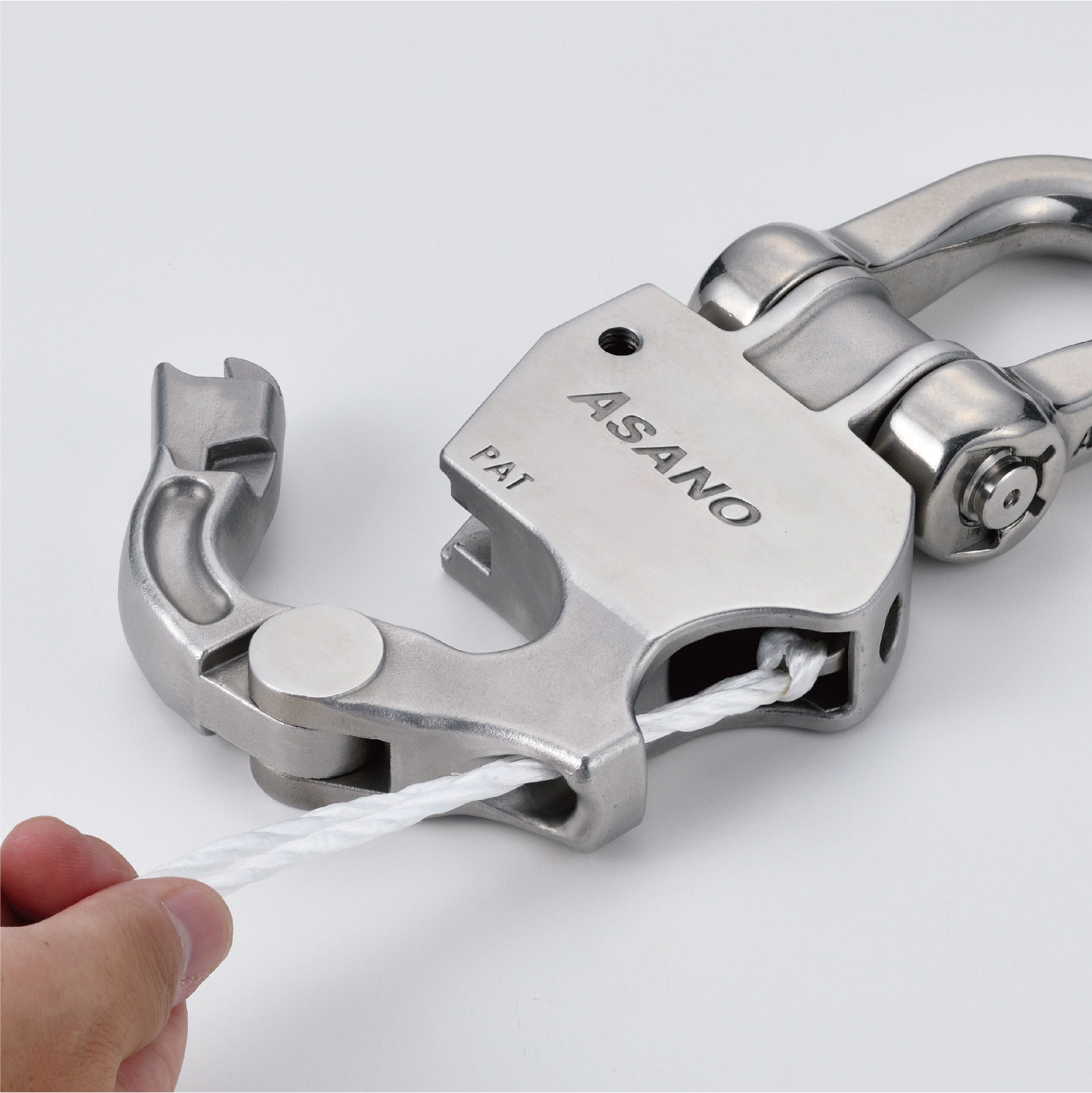

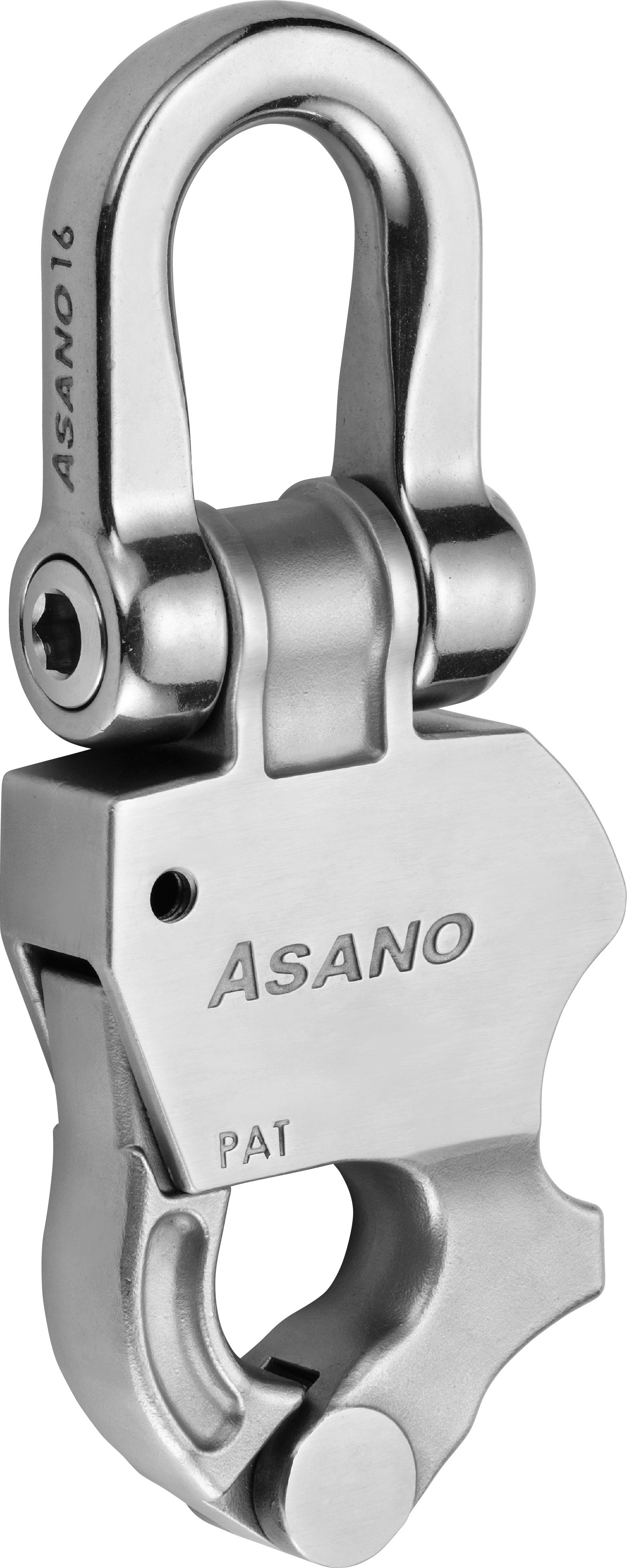

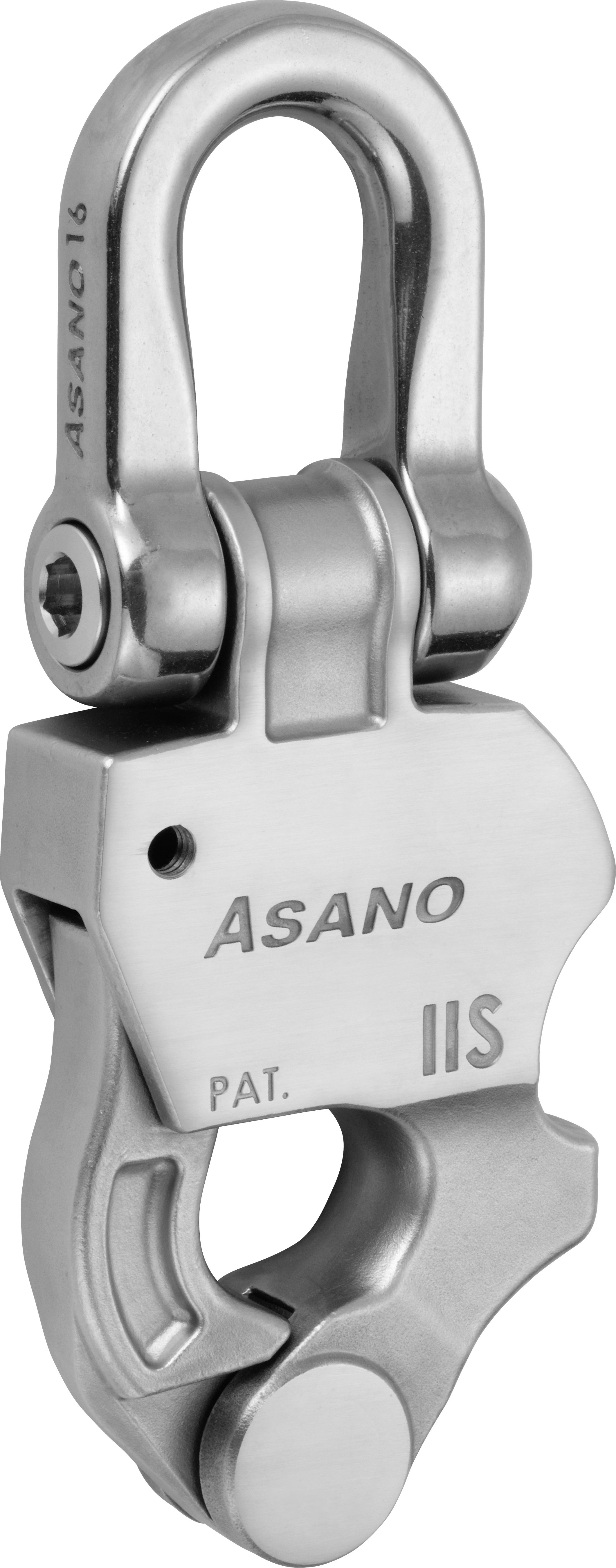

En nyutviklet modell som kombinerer en velprøvd Auto Shackle Type II-og II.S-kropp med en sjakkel. Porten kan frigjøres ved å trekke i et tau festet til hoveddelen. I tillegg har toppen en sjakkelstruktur, som tillater fleksibel bevegelse sammenlignet med konvensjonell Auto Shackle. TypeII.S-modellen er en oppgradert versjon med forbedret holdbarhet og slagfasthet som er designet for å brukes til tyngre belastninger. Grinden kan låses med en låsepinne, som selges separat.
■ Materiale: Spesielt rustfritt stål, Pinne: SUS316, Snap Ring: SUS316
*Dette produktet er et fiskeredskap. Ikke bruk den som hengekrok for lasthåndtering. *Porten kan åpnes utilsiktet på grunn av fysisk støt.*Hvis porten frigjøres mens en belastning påføres, kan hovedenheten bli utsatt for kraftige støt og produktet kan bli skadet, eller det kan oppstå en ulykke, for eksempel at en frigjort last treffer omkringliggende gjenstander eller mennesker.
DELE
Viktige funksjoner
-
Funksjon 01
Mekanisme for støtabsorbering
Funksjon 01
Mekanisme for støtabsorbering

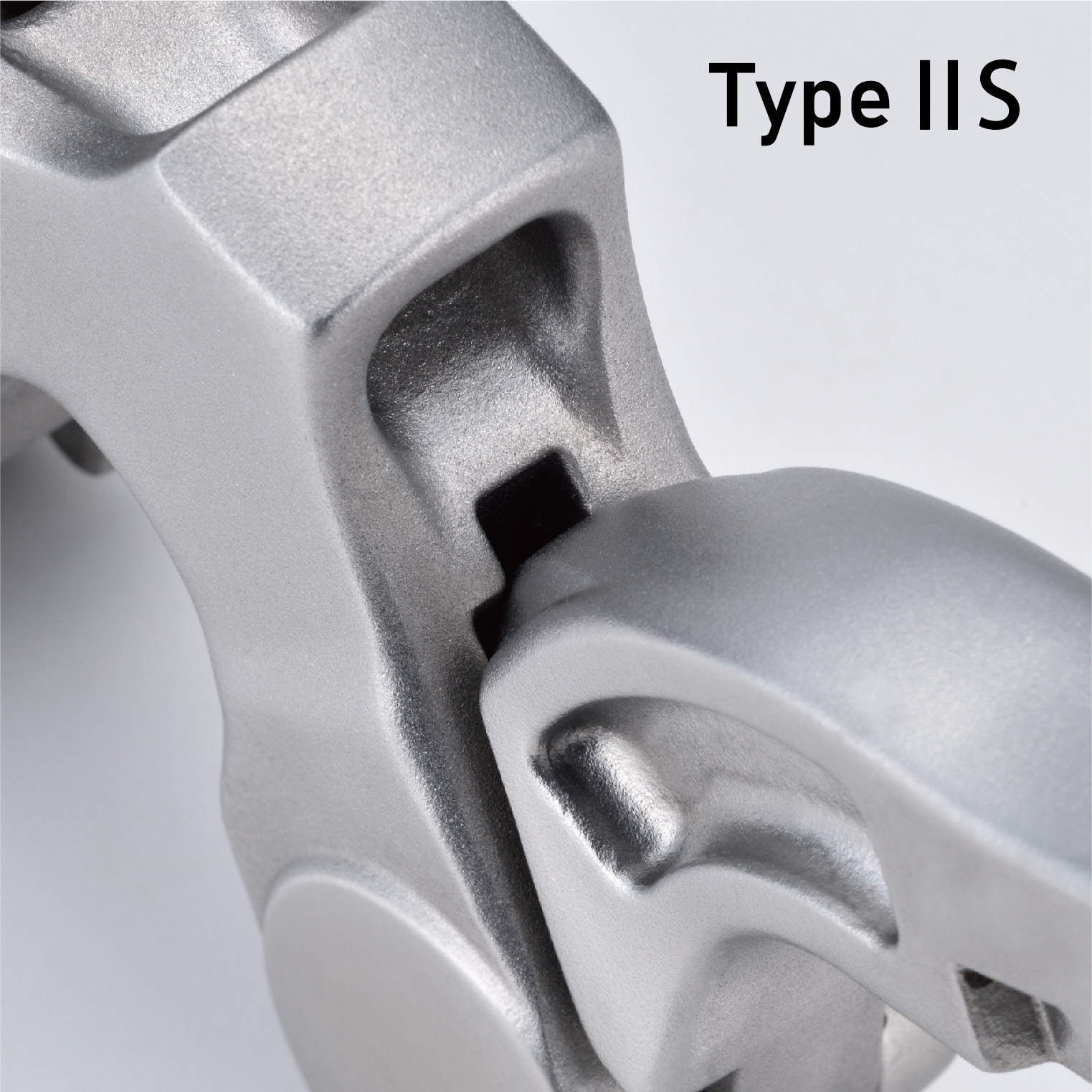

Type II.S har et innrykk i kroppen, designet for å absorbere støtet til armen når porten slippes. Ulike deler av Type II.S er forsterket og gjort større for å håndtere tyngre belastninger, for eksempel hengslet.
-
Funksjon 02
Låsefunksjon for portåpning
Funksjon 02
Låsefunksjon for portåpning
Porten kan låses med en separat solgt låsepinne. Låsepinnen har en O-ring for å forhindre at den løsner og faller av. ① Sett en låsepinne inn i låsepinnens innsettingshull og ② skru den fast for å låse porten.
-
Funksjon 03
Forebygging av løsnende pinner
Funksjon 03
Forebygging av løsnende pinner
Festet utføres med en skrue og en låsering. Dette forhindrer effektivt at pinnen løsner.
Tegning / Dimensjon / Forespørsel om tilbud
For å be om et tilbud, sjekk RFQ-kolonnen for det/de produktet(er) du ønsker et tilbud på.
Produktet/produktene du velger vil bli lagt til i listen over tilbudsforespørsler.
| Anbudsforespørsel | Tegning | Ingen. | Listepris | Type | Størrelse | D(mm) | d(mm) | d1(mm) | d2(mm) | L(mm) | L1(mm) | L2(mm) | L3(mm) | A(mm) | B(mm) | B1(mm) | B2(mm) | B3(mm) | Gjengediameter (mm) | Unbrakonøkkeldiameter (mm) | Størrelse på låsering (mm) | Enhetsvekt (g) | Arbeidsbelastningsgrense (t) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AK18265 | $372.50 | Type Ⅱ | L | 32 | 16 | 7 | 9 | 210 | 48 | 169 | 32 | 16 | 85 | 32 | 30 | 64 | W5/8 | 10 | 10 | 1700 | 2.0 | |
|
|
AK18270 | $487.00 | Type II S | L | 32 | 16 | 7 | 9 | 221 | 48 | 169 | 32 | 16 | 89 | 32 | 30 | 64 | W5/8 | 10 | 10 | 1880 | 2.0 |
